📌 RenderFarm Studio (RF Studio) – představení nástroje pro scenérie X-Plane 12

Aktuální verze je 0.11.2-beta (23. 10. 2026). Představení popisuje funkce od verze 0.10.0-beta; co přibylo potom, najdete ve vlákně o vydání.

Ahoj všem,

jsme Simulators Czech a vyvíjíme RF Studio – desktopový nástroj pro Windows na práci se scenériemi X-Plane 12. Čte a bezpečně upravuje dlaždice DSF včetně sítě terénu, staví overlaye ve 3D editoru, který se snaží kreslit scenérii tak, jak ji nakreslí X-Plane, spravuje scenery_packs.ini s náhledem a zálohou a kontroluje letiště podle pravidel ICAO.

Od 16. 10. 2026 mají pozvaní testeři druhou betaverzi 0.10.0-beta a všechno, co popisujeme níže, v ní je. Chceme ukázat, co Studio umí, na rovinu říct, co je ověřené přímo v X-Plane a co zatím jen kontrolami a testy, a hlavně slyšet, co byste od takového nástroje jako autoři scenérií potřebovali.

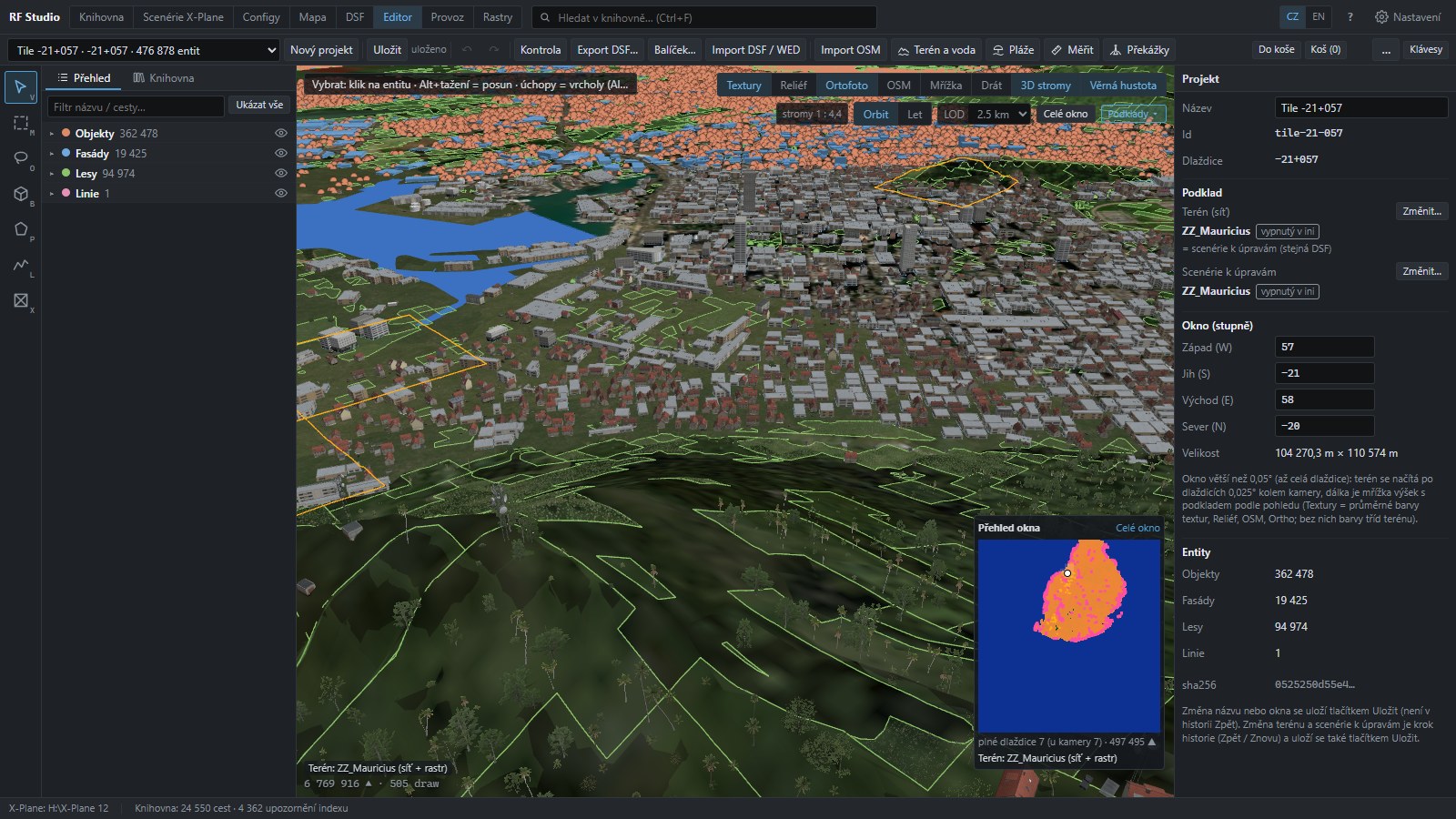

3D editor s celou dlaždicí Mauricia (476 878 objektů, fasád a lesů) převzatou z naší 2GB DSF – Port Louis s ortofotem, objekty jako modely a lesy s Věrnou hustotou.

Proč další nástroj

Pokud nepřegenerujete celou dlaždici (MeshTool, Ortho4XP), končí dnes místní úprava terénu pro X-Plane 12 obvykle v overlayi: ortofoto se potáhne přes terén, reliéf se napodobí modelem OBJ, nebo se použije nový polygon vyrovnání (::FLATTEN::.pol, X-Plane 12 a WED 2.7 – Studio ho umí také), který jen posune stávající body sítě na jednu výšku. Model OBJ ale terén není: stromy, budovy a silnice se dál řídí původní sítí, takže skončí pod novým povrchem nebo nad ním.

RF Studio proto upravuje přímo síť terénu v DSF vlastní čtečkou a zapisovačem:

• Přepíší se jen ty části souboru, kterých se úprava týká. DSF načtená a uložená Studiem bez úprav je bajtově shodná s originálem (u DSF Laminaru zabalených v 7z s rozbaleným souborem) – žádný převod přes text DSFTool, žádné nové kvantování celé dlaždice.
• Výsledek je vždy nová DSF v cache Studia. Zdrojové soubory a balíčky scenérií se nepřepisují.
• Každý zapsaný soubor se znovu přečte a ověří vlastní čtečkou (výstup, který neprojde, se jako verze neuloží), volitelně i nástrojem DSFTool od Laminar Research jako nezávislou kontrolou.
• Stejně funguje i úprava budov, autogenu a lesů stávající DSF: výstupem je kopie, ve které se změní jen to, co jste upravili.

Co umí

Pohled DSF

• Hlavička, statistiky a 3D okno sítě DSF z instalace X-Plane (i Laminar Global Scenery v 7z), z Custom Scenery, z Ortho4XP a z výstupů Studia; srovnání dvou verzí, mapa hustoty a odhad zátěže v X-Plane.
• Detektor vad: vějíře tenkých trojúhelníků, trhliny, schody na břehu, zubaté silnice, budovy stojící v silnici. Část vad umí opravit (místní přestavba sítě, vyhlazení břehu, srovnání koridoru silnice).
• Zhuštěná místa sítě: v cizí DSF najde místa, kde je síť výrazně hustší než okolí – typicky vložený lidar, srovnané letiště nebo ruční úpravu terénu, kterou byste jinak nenašli.
• Pohled Mapa ukáže všechny DSF dlaždice a síť, kterou X-Plane opravdu použije, dále terén a lesy z DSF, ortofota a rozdíl dvou verzí DSF.

Pohled DSF: síť terénu 2GB DSF ve 3D s texturami a drátem (Le Morne Brabant).

3D editor – overlaye tak, jak je nakreslí X-Plane

• Objekty, fasády, lesy, potažené polygony, linie, řetězce objektů, silnice (přichytávání do křižovatek, Bézierovy křivky), autogen, výjimky a vyrovnání terénu ve 3D nad skutečnou sítí terénu. Knihovna X-Plane s 3D náhledem je po ruce.
• Výjimky obdélníkem i přesným polygonem (polygon potřebuje X-Plane 12; výjimka lesů umí jen obdélníky, proto se pro lesy polygon rozloží na co nejméně obdélníků). Co vyloučit – objekty vč. autogenu, fasády, lesy, potahy, linie, řetězce, silnice, pláže – zvolíte před kreslením.
• Import OSM ze souboru (.osm, .pbf, .gpkg, .shp) nebo ze serveru Overpass (stahuje se až po potvrzení), import overlay DSF a projektu WED.
• Export do nové overlay DSF vlastním kodérem, jako projekt WorldEditoru (earth.wed.xml) k doladění ve WED, nebo jako hotový balíček s README a atribucí OSM.

V této verzi se editor výrazně přiblížil tomu, co uvidíte v simulátoru:

• Vyrovnání (::FLATTEN::) už není vodorovná deska. Jádro najde vrcholy sítě uvnitř polygonu a editor ukáže přesně ty trojúhelníky, které X-Plane změní, i se svahy k vrcholům vně. Vlastnosti napíšou, kolik vrcholů uvnitř leží – v řídké síti Laminaru je z malého polygonu spíš jehlan, nebo se nezmění nic.
• Potahy, čáry .lin a potahované části silnic leží na trojúhelnících sítě a kreslí se v pořadí LAYER_GROUP; čáry .lin po vrstvách S_OFFSET ve skutečné šířce (červená čára letiště 0,47 m místo dřívějších 12,4 m).
• Objekty kreslí jedna vrstva instancí pro celou scénu – do vzdálenosti LOD všechny jako modely, i se zemní částí (ATTR_draped, TEXTURE_DRAPED) a s výškou nad terénem (AGL, komentář C_AGL jako u Global Airports).
• Lesy se nekreslí na vodě (SKIP_SURFACE water) a jen do LOD z .for. S Věrnou hustotou jsou v kruhu kolem kamery všechny stromy jako v X-Plane, dál se ředí (štítek „stromy 1 : N“ říká jak).
• Fasády se uzavírají podle RING v .fac a mají výšku v celých metrech jako v DSF. Bodový autogen .agp se skládá podle specifikace Laminaru (GROUND_PT, OBJ_GRADED, OBJ_DELTA).
• Mosty: silnice s úrovní nad 0 je mostovka nad terénem. Výška úrovně je zatím odhad (viz níže).

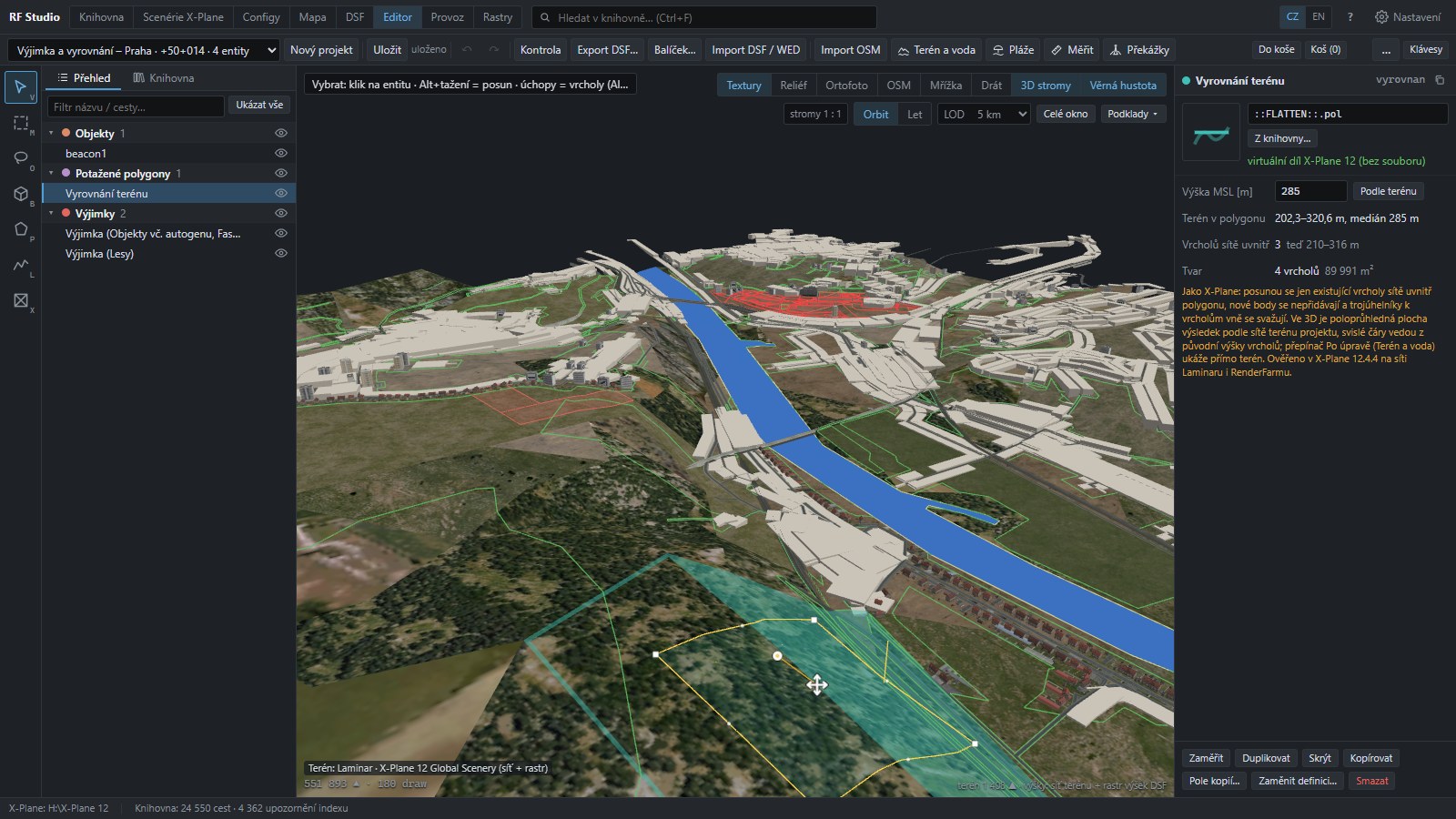

Vyrovnání terénu (::FLATTEN::) tak, jak ho provede X-Plane: zvýrazněné trojúhelníky, které se změní, a počet vrcholů sítě uvnitř. V pozadí polygonová výjimka tvaru L – budovy, které smaže, jsou červeně.

Stávající scenérie – co X-Plane v místě opravdu kreslí

• Vrstva Stávající scenérie ukáže jen pro čtení overlaye a základní síť podle scenery_packs.ini, s už uplatněnými výjimkami vyšších balíčků. Do LOD je editor kreslí stejně jako projekt: silnice s mosty, potahy s texturou, linie, řetězce, fasády, objekty MSL i AGL a rozložený .agp.
• Filtr letiště jako v X-Plane: vlastní letiště nad Global Airports skryje obsah Global Airports pro své ICAO (žádné dvojí letiště). Les ve výjimce dostane mýtinu místo vyřazení celého lesa.
• Zdroj: Jako X-Plane, Podle projektu, nebo Vlastní – co kdyby, jen v editoru; ini se nemění.
• Zásobník dlaždice: kdo dává síť, které sítě jsou zakryté nebo vypnuté, které overlaye se kreslí a co smažou výjimky vyšších balíčků – s odkazem na řádek ini. Stejný zásobník je v Mapě, v testu v X-Plane i v editoru ini.
• Klik na cizí budovu ukáže balíček a soubor a nabídne Výjimku zde, u scenérie podkladu projektu i Převzít k úpravám.

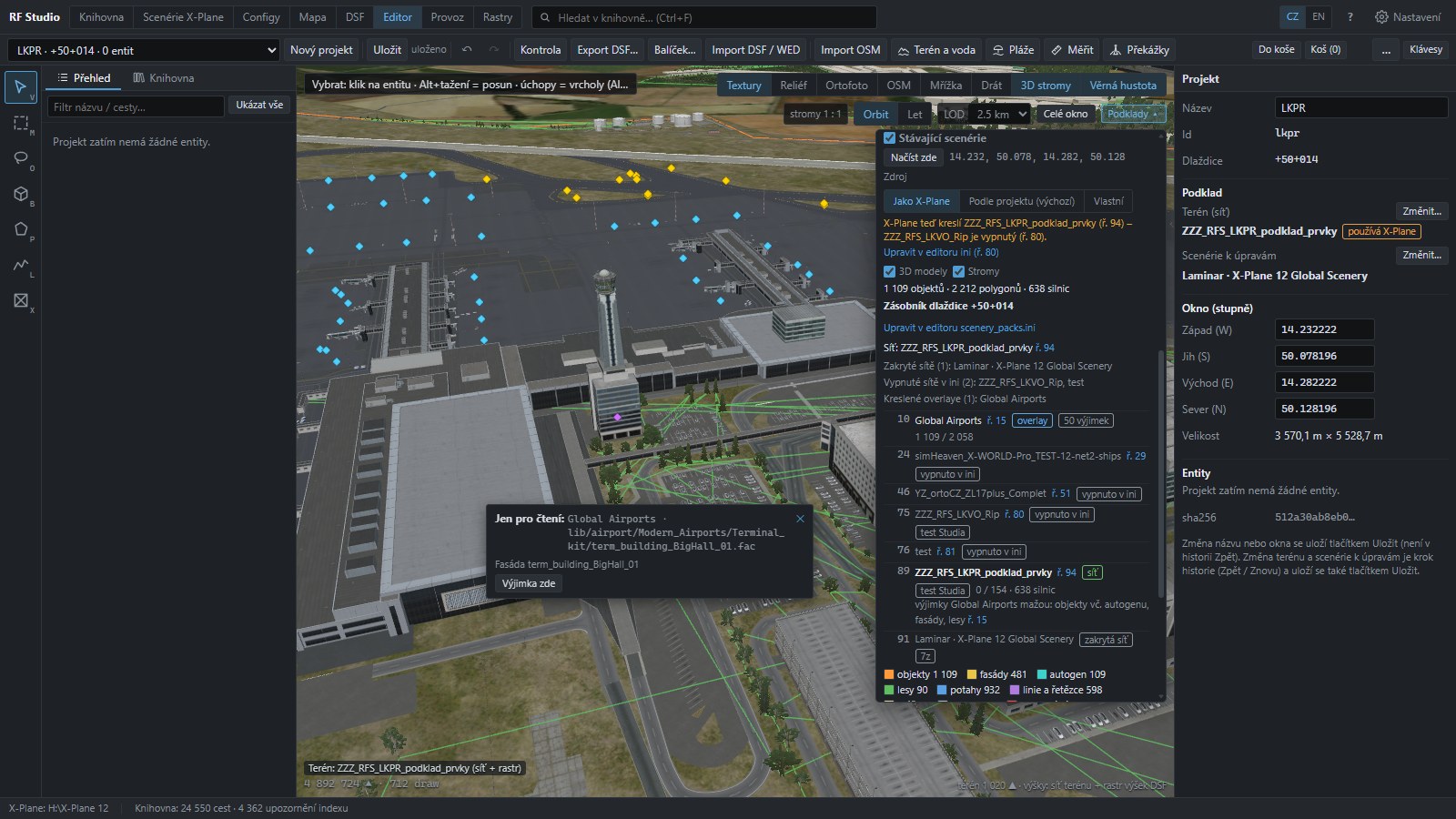

Stávající scenérie u LKPR tak, jak ji kreslí X-Plane (Global Airports, potahy, silnice, objekty), se zásobníkem dlaždice; klik na budovu ukáže, odkud je.

Úpravy stávající DSF – stejně bezpečně jako terén

Budovy, autogen, lesy a fasády stávající DSF převezmete do projektu a upravíte jednotlivě. Výstupem je kopie původní DSF, ve které se změní jen to, co jste upravili – zbytek zůstane bajt po bajtu a žádná výjimka není potřeba. Na DSF Laminaru u LKPR to vypadalo takto: jedna smazaná a jedna snížená fasáda = 301 nových bajtů, zbylých 24,98 MB beze změny.

• Dialog převzetí ukáže předem počty po druzích s odhadem času a paměti a převezme jen zaškrtnuté druhy.
• Převzetí si pamatuje otisk každého originálu. Když se podkladová DSF mezitím změní, Studio to pozná a nabídne Převzít znovu bez ztráty úprav.
• Díly z balíčku podkladu jde do výstupu přibalit i s texturami, nebo nechat jako odkaz.
• Silnice ze sítě DSF zatím do kopie nejdou. Upravují se overlayem (výjimka silnic + nová silnice) a Studio na to upozorní už v dialogu převzetí, v exportu i v Kontrole.
• Projekt drží odděleně terén (síť) a scenérii k úpravám. U overlaye nebo ortofota bez vlastní sítě je terénem síť, kterou X-Plane pro dlaždici opravdu kreslí; když projekt použije jinou, editor upozorní.

Upravené kopie výchozí scenérie Laminaru nebo cizích balíčků jsou jen pro vaše použití – svou práci sdílejte jako .rfpatch (viz Sdílení).

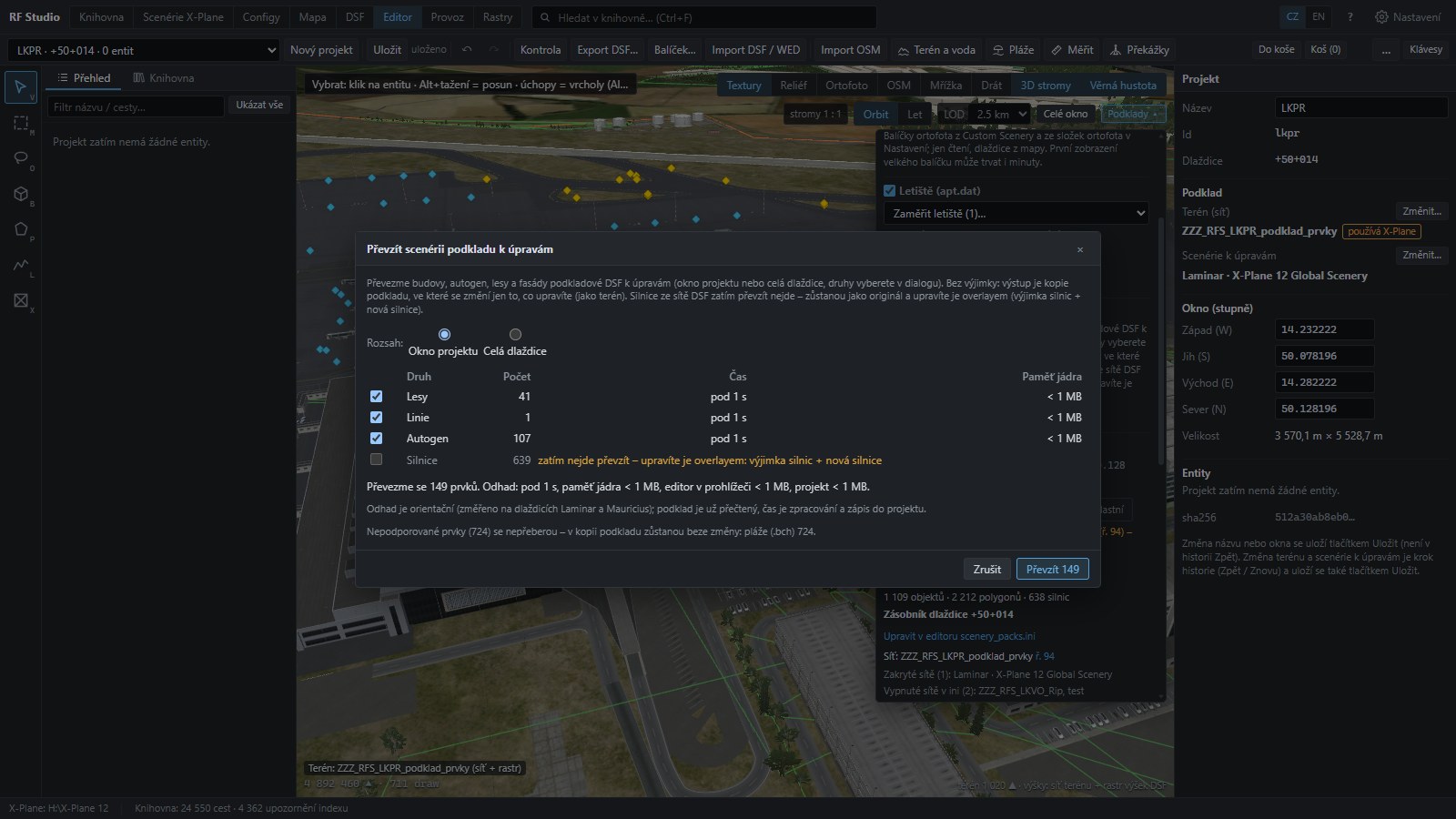

Dialog převzetí: počty po druzích s odhadem času a paměti; silnice zatím převzít nejde a dialog to říká předem.

Terén a voda – přímo v síti

• Štětec, Srovnat, Nastavit výšku, Vyhladit, Rampa – výšky v rastru i vrcholy sítě se mění společně.
• Vrcholy sítě (nový nástroj): vybrat vrchol, změnit výšku tahem nebo číslem, přidat (Shift+klik) nebo odebrat vrchol s místním přetriangulováním (CDT). Výška jde do všech kopií vrcholu napříč pooly (jemné pooly s krokem asi 9 mm), textury i hrany vody a silnic zůstanou a vrchol, ve kterém se lomí rozhraní textur, Studio neodebere. Drát a vrcholy se kreslí jen v okolí kurzoru, takže nástroj je rychlý i nad hustou sítí.
• Voda – nová vodní plocha s místní přestavbou sítě podél hran, nativní voda X-Plane 12 a hloubka dna.
• Povrch – hrany polygonu se vloží do sítě a uvnitř se nastaví jiný typ terénu (nebo se voda změní na souš).
• Vložit detailní DEM z GeoTIFFu nebo mozaiky: vrcholy se přidávají, dokud síť nesedí s DEM v zadané toleranci (nejvýš 100 km² na operaci). Textury původních trojúhelníků jde zachovat, masky nechají letiště a silnice beze změny a voda se nemění nikdy.
• Sloučit s jinou DSF téže dlaždice v oblasti a Zjednodušit síť s hlídanou odchylkou výšky.
• Náhled Po úpravě ukáže novou síť v hlavním 3D okně i s entitami na ní ještě před zápisem, s posuvníkem PŘED / PO.
• Výšky v editoru (dálka, výška v bodě, „Z terénu“) se berou ze sítě tak, jak ji kreslí X-Plane, ne z rastru výšek. Dálka počítaná z rastru se po vložení DEM od sítě lišila v mediánu o 2–7 m (nejvýš o 52 m); teď sedí (1 042 bodů ve 4 DSF: medián 0,000 m, nejvýš 0,02 m).

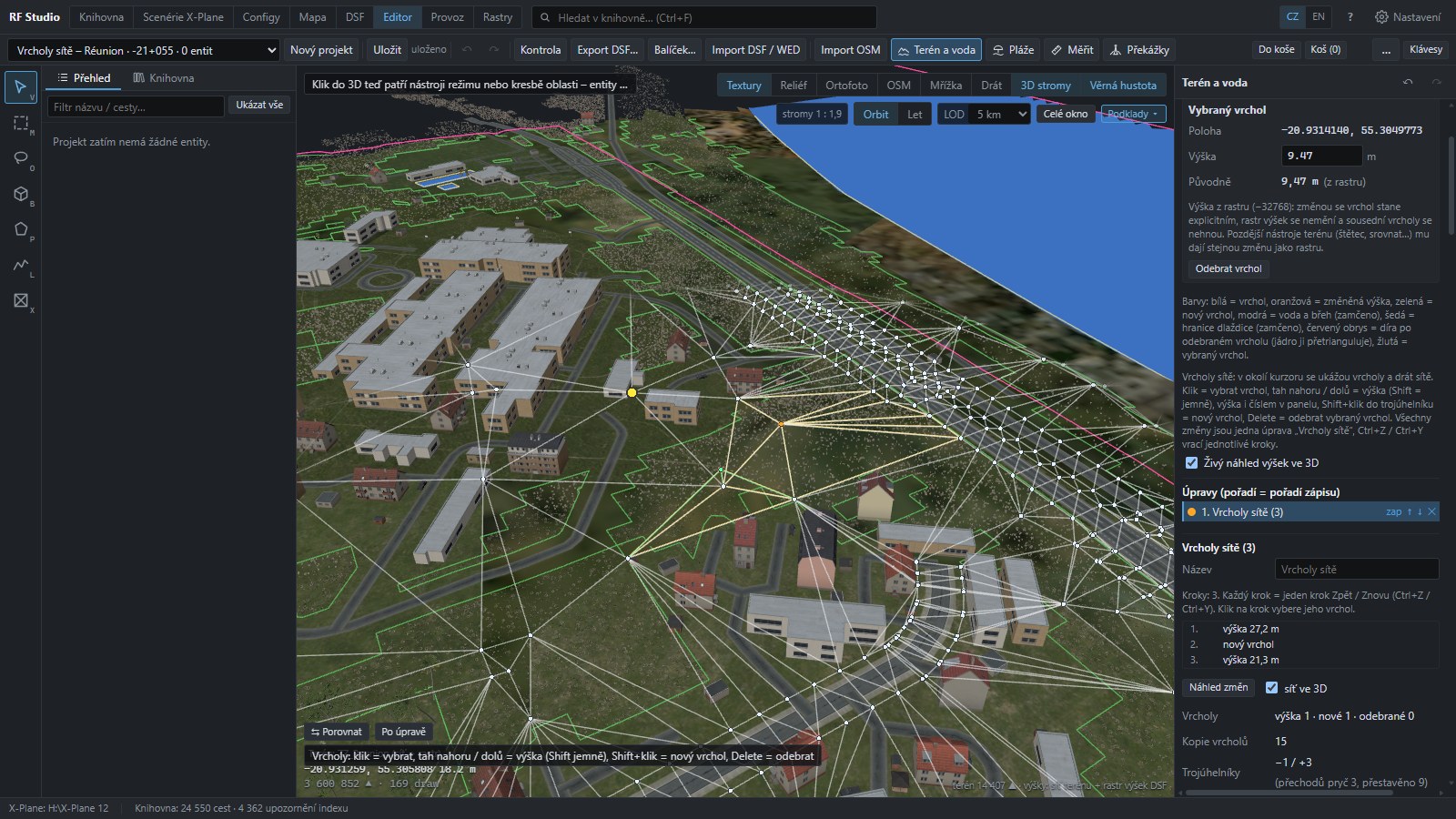

Nový nástroj Vrcholy sítě: drát a vrcholy jen v okolí kurzoru, vrcholy se změněnou výškou a nově vložený vrchol, vpravo seznam kroků a souhrn náhledu změn.

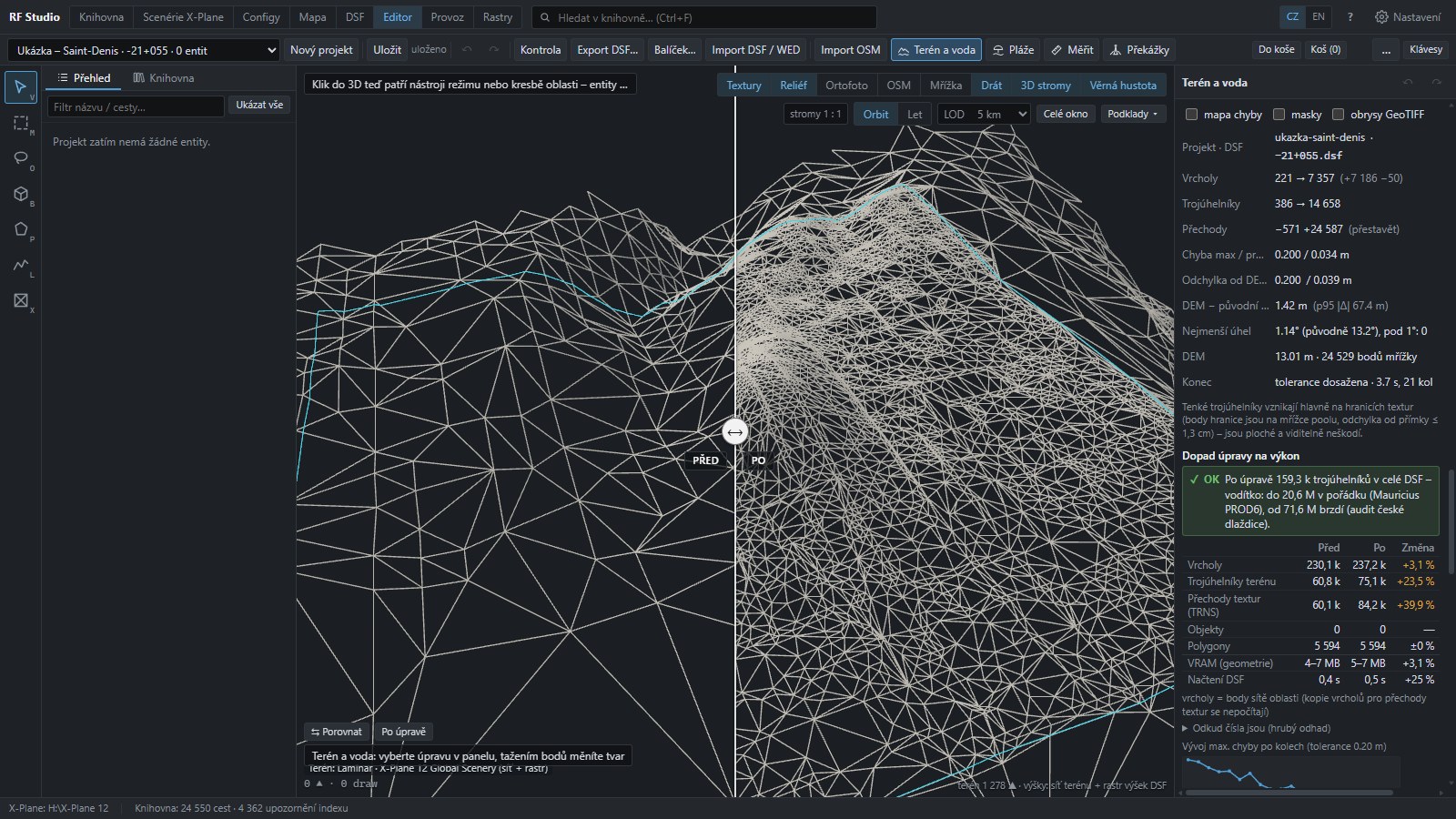

Vložit detailní DEM (ukázkový kopec z průvodce): síť před a po s posuvníkem PŘED / PO.

Scenérie X-Plane – editor scenery_packs.ini (nové)

• Seznam v pořadí priority X-Plane (čísla jako v Log.txt, 0 = nejvyšší), zaškrtávátka, tažení, Alt+↑/↓, filtry (druh balíčku, dlaždice, předpony ZZ_ / YY_), hromadné zapnutí a vypnutí. Složky, které v ini chybějí, jsou nahoře.
• Každá změna jde nejdřív do konceptu. Náhled ukáže bajtový i textový rozdíl a dotčené dlaždice – vítěznou síť před a po a kreslené overlaye.
• Zápis jen po potvrzení: záloha do složky _zalohy_scenerii v instalaci X-Plane, atomický zápis s kontrolou sha256 proti náhledu a deník zápisů. Nezměněné řádky, konce řádků, BOM i neznámé řádky zůstanou bajtově stejné. Prvních 60 s po startu X-Plane, který ini při startu přepisuje, je zápis blokovaný; X-Plane Studio nikdy neukončuje.
• Kontroly s odkazem na řádek a opravou do konceptu: víc zapnutých sítí jedné dlaždice, overlay s výjimkami nad Global Airports, vlastní letiště pod Global Airports, chybějící složka nebo nefunkční odkaz, duplicitní řádek, dva řádky přes junction ke stejným datům, archiv nebo .lnk v Custom Scenery, tabulátor či cp1250 v ini a další.
• Zálohy s vrácením přes náhled, profily (uložené sady zapnutých balíčků), doporučené pořadí jako návrh, rychlá akce Síť dlaždice z… a detail balíčku s minimapou jeho dlaždic na podkladu OSM.
• Celé Studio – knihovna, Stávající scenérie, test v X-Plane i kontrola letišť – čte ini jedním parserem a čísluje prioritu stejně.

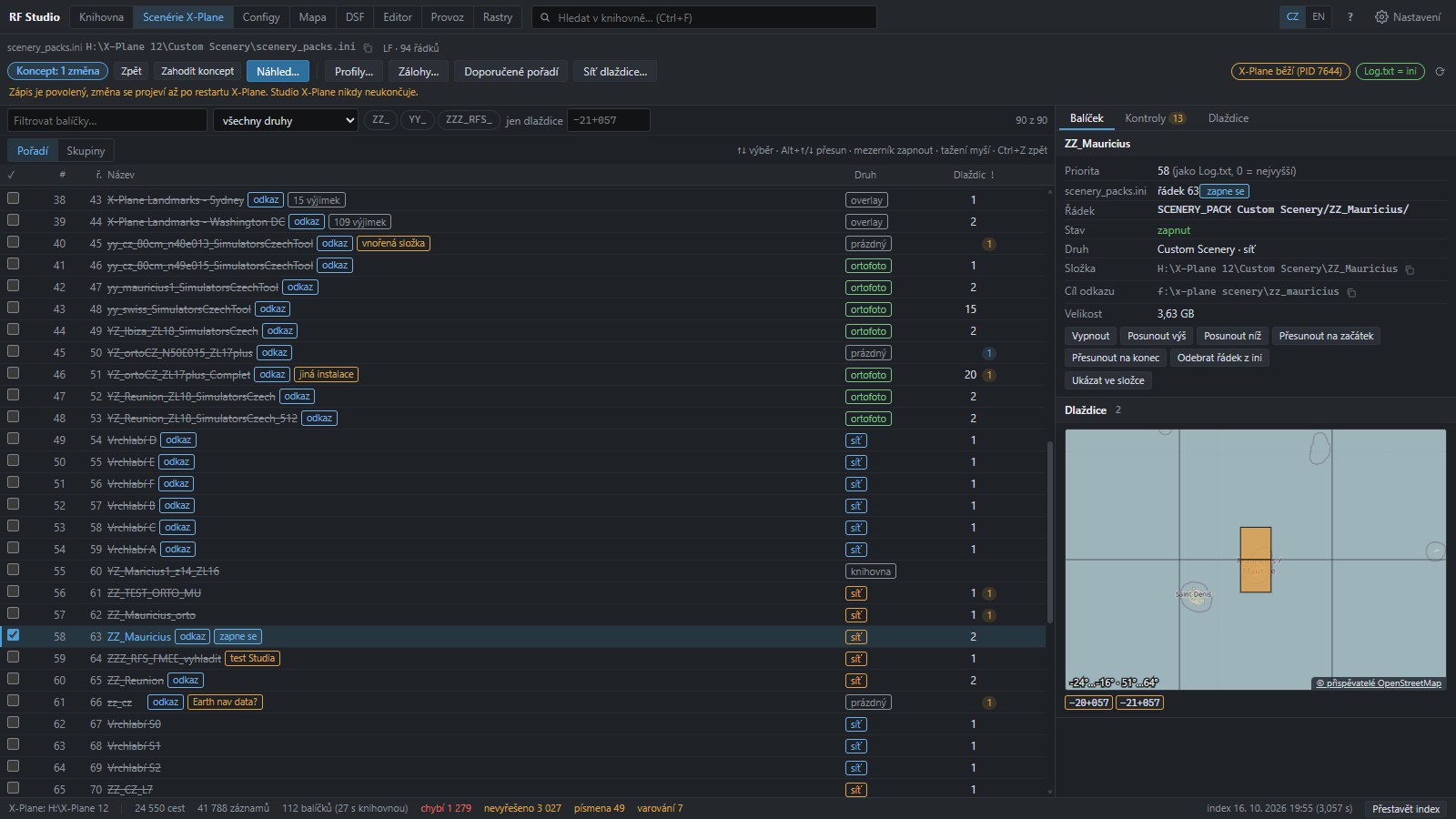

Scenérie X-Plane: scenery_packs.ini v pořadí priority X-Plane, koncept změn a detail balíčku s minimapou dlaždic.

Náhled před zápisem ini: bajtový rozdíl a dotčené dlaždice s vítěznou sítí před a po. Zapíše se až po potvrzení, a to se zálohou.

Letiště

• Kontrola sklonů drah, pojezdových drah a odbavovacích ploch podle mezí ICAO Annex 14; hrboly (30m lať) podle vlastních heuristických mezí, protože ICAO je nemá – pro posouzení vzhledu v simulátoru, ne pro certifikaci.
• Srovnání letiště podle apt.dat (profily drah, vyhlazené zpevněné plochy, plynulé napojení) – jedno letiště i hromadně.
• Plochy omezení překážek podle ICAO Annex 14 (tabulky 8. vydání, 2018) ve 3D. Terén, objekty, lesy, budovy a autogen, které jimi prochází, se vypíší s GPS – ze základní DSF, z overlayů i z projektu (výšky překážek zčásti odhadem). Terén nad plochami jde snížit s rezervou.

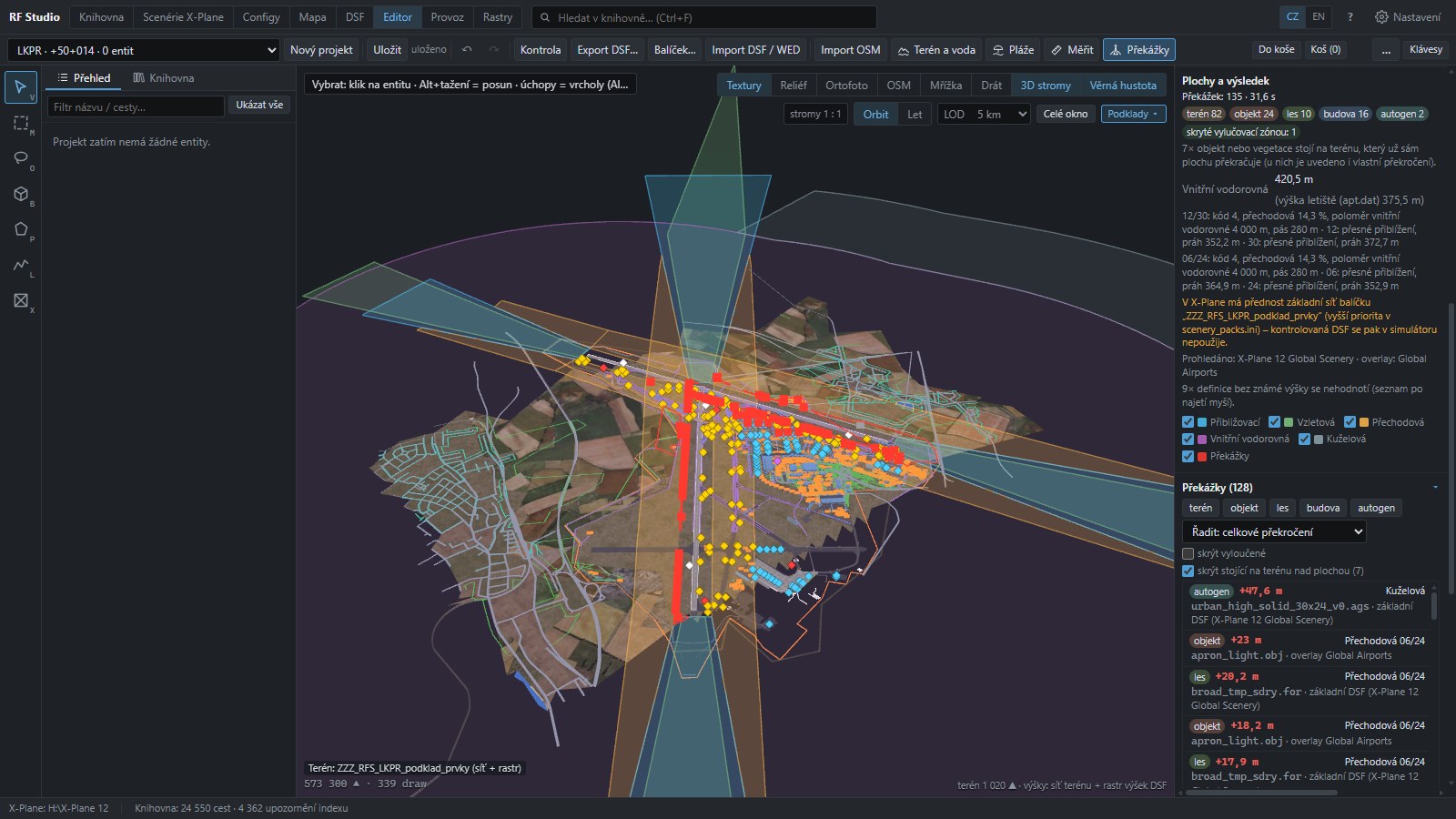

Plochy omezení překážek podle ICAO Annex 14 na LKPR, překážky červeně.

Ortofoto, Ortho4XP a pláže

• Z GeoTIFFu nebo obrázku: textury položené přes terén (varianta A, LAYER_GROUP beaches 2) nebo zapečené do sítě (varianta B).
• Ortofoto se v editoru kreslí podle souřadnic fotky v rozích jako v X-Plane a import z DSF či WED zachová původní UV každého vrcholu.
• Dlaždice z Ortho4XP Studio rozpozná a při úpravách sítě dá novým trojúhelníkům správnou texturu a souřadnice fotky.
• Pláže jde podél břehu přidat, změnit jejich typ nebo smazat.

Vyzkoušet v X-Plane

• Vyzkoušet v X-Plane zkopíruje výsledek jako testovací balíček ZZZ_RFS_… do Custom Scenery a zařadí ho do ini na doporučené místo – po náhledu přesné změny a se zálohou; ukáže i zásobník dlaždice. Ukončit test vrátí ini do původního stavu a balíček přesune do koše (nic se nemaže).
• Snímky z X-Plane: s XPPython3 a malým pluginem Studia (nainstaluje se jen po vašem potvrzení) Studio nastaví kameru běžícího X-Plane, čas a jasné počasí a uloží snímek. Spolehlivý je snímek PO; automatický režim PŘED/PO znovu načítá scenérii a X-Plane 12.4.4 se při tom v našem testu zaseklo.

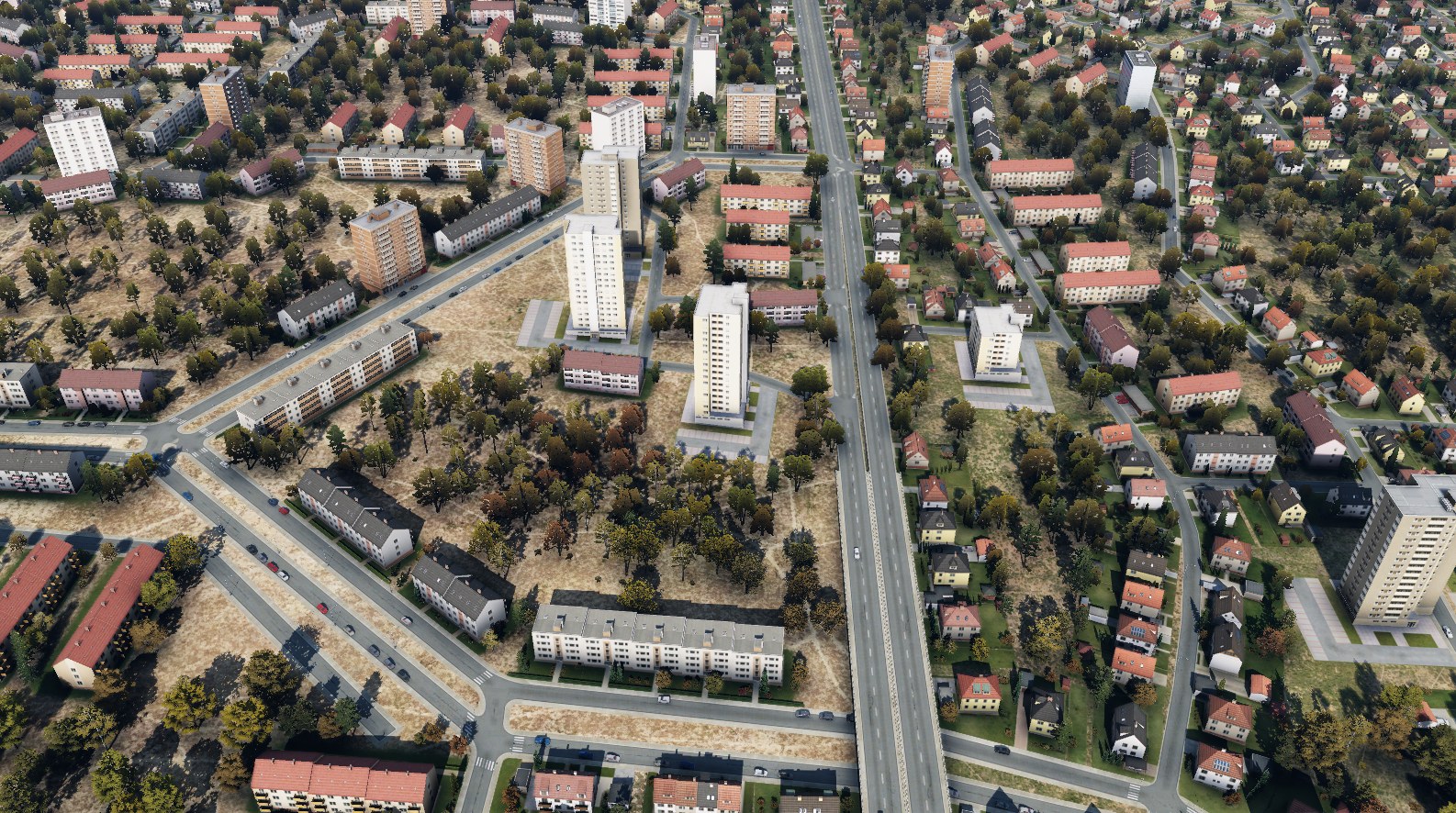

Snímek, který Studio pořídilo v X-Plane 12.4.4 (snímek PO): upravená kopie stávající scenérie u LKPR.

Sdílení

• Projekty jako soubory .rfproj (i s vlastními díly) a malé záplaty .rfpatch jen s vašimi úpravami místo celé DSF – příjemce si je přehraje na svou DSF a na stejném základu dostane bajtově shodný výsledek.

Co je ověřené v X-Plane – a co zatím ne

Chceme to říct na rovinu. „Kontroly“ znamenají: naše čtečka a DSFTool soubor přečtou, síť nemá trhliny, sedí orientace trojúhelníků a kopie vrcholů a výsledek odpovídá testům. Vzhled v simulátoru tím ověřený není.

A kde editor zatím jen odhaduje, jak to nakreslí X-Plane:

• Výška mostů: 5 m na úroveň silnice je náš odhad. DSF nese jen číslo úrovně a výšku mostovky si X-Plane počítá sám; na rovině dá úroveň 1 pravděpodobně vyšší mostovku s pilíři. Do DSF Studio zapisuje totéž co WED, takže se odhad týká jen kresby v editoru.
• Překrývající se vyrovnání s různou výškou: který polygon vyhraje, Laminar neuvádí, a WED při zápisu DSF vyrovnání přeřadí podle výšky. Studio na takový překryv upozorní v Kontrole i před exportem pro WED; nejjistější je vyrovnání s různou výškou nepřekrývat.
• Skládání autogenu (.ags, .agb, .agp) a stromy v .agp jsou podle specifikace, ale srovnávací snímky Studio × X-Plane zatím nemáme.

Zkušenosti lidí, kteří tyhle oblasti dobře znají – hlavně uživatelů WED a Ortho4XP –, velmi uvítáme.

Pod kapotou

Jádro je v Pythonu, rozhraní React + three.js v okně WebView2. Projekty editoru jsou soubory SQLite s indexem R*Tree, čtení velkých projektů, rozmisťování stromů a stromy BVH pro výběr běží ve Web Workerech a okna terénu počítají pomocné procesy (až 4) s diskovou mezipamětí. Čtečka i zapisovač DSF jsou vlastní, DSFTool je jen volitelná nezávislá kontrola. Před vydáním prošla celá sada přes 2 300 automatických testů.

Velké projekty: projekt celé dlaždice se otevře po částech a počet entit už nemá strop (zkoušeli jsme 1,43 milionu), editor jen varuje podle volné paměti. Úpravy přepočítávají jen změněné entity a žádný požadavek na jádro nemá víc než 64 MB – velké změny se posílají po částech nejvýš 32 MB.

Čísla z měření

Měřeno 16. 10. 2026: i5-11600K, 32 GB RAM, Radeon RX 9070 XT, Windows 11, Microsoft Edge 156 se stejným jádrem Chromium jako WebView2 v aplikaci, okno 1600 × 900 (3D plátno 940 × 712 px), monitor 75 Hz. Projekt celé dlaždice Mauricia: 476 878 entit (362 478 objektů, 94 974 lesů, 19 425 fasád), podkladová DSF 2 GB. Sloupec „Dříve“ je sestavení ze 14. 10.; kde je uvedené jiné datum, jde o stav z toho dne.

Co z měření vyplynulo:

• Snímek dnes brzdí procesor, ne grafická karta: asi 11 µs na draw call v three.js a volání WebGL. GPU má na Mauriciu 4–10× rezervu; ortofoto přidá 1–1,4 ms GPU, měřítko obrazu 1,5× (2,25× víc pixelů) s MSAA jen 0,2 ms. Proces GPU v Edge zabírá 0,46–0,68 GB VRAM, z toho textury OBJ 64–75 MB.
• Kde je strop: syntetický zátěžový projekt s 1,07 mil. entit, jehož lesy a fasády jsou asi 4–5× hustší než na skutečné české dlaždici +50+015, drží LOD 2,5 km, ale při LOD 5 km se zasekává až na 4,5 s a halda prohlížeče roste na 10,4 GB. To je další práce (viz Co přijde).
• Měřili jsme v Edge, ne přímo v exe, a jen na silné grafice; slabší grafiku zatím ne.

Co nedělá

• Nepřepisuje zdrojové soubory. Do instalace X-Plane zapisuje jen v pohledu Scenérie X-Plane (scenery_packs.ini), ve Vyzkoušet v X-Plane a u snímků, vždy po vašem potvrzení, se zálohou a bez mazání.
• Nestahuje data – DEM, ortofota a soubory OSM dodáváte sami. Výjimkou jsou dlaždice podkladové mapy OSM a Overpass na vyžádání.
• Negeneruje celé dlaždice: jedno vložení DEM zpracuje nejvýš 100 km². Na celé území patří generátor scenérie.
• Nespouští X-Plane samo – jen pro snímky, na váš pokyn, a nikdy neukončí X-Plane, které nespustilo.
• Neposuzuje vzhled v simulátoru: kontroluje geometrii a strukturu souboru, výsledný vzhled posoudíte v X-Plane sami.
• Zatím neumí: silnice do kopie stávající DSF (jen overlayem), posun vrcholu sítě do strany a měkký okraj ortofota zapečeného do sítě (varianta B).

Co přijde

• Výkon hustých celých dlaždic při LOD 5 km: méně draw callů (sloučené vrstvy, stromy přes atlas), zápis sloučené vrstvy a kopie pro BVH ve Web Workeru, menší geometrie. Cíl: žádné zaseknutí nad 100 ms a halda pod 3 GB.
• Testy přímo v X-Plane: výška mostů podle typu silnice a úrovně místo odhadu 5 m, pořadí překrývajících se vyrovnání, orientace .agp a stromů – se srovnávacími snímky Studio × X-Plane.
• Měření a výchozí nastavení pro slabší grafické karty.
• Sledujeme ohlášené scenérie nové generace od Laminaru a přizpůsobíme se, jakmile budou formáty veřejné.

Beta

• 0.10.0-beta je pro pozvané testery; odkaz ke stažení tu proto není. Pokud si ji chcete vyzkoušet nebo máte nápady, napište na RFstudio@simulators.cz.
• Zdarma pro nekomerční použití (uzavřený freeware, licenční smlouva EULA ve znění 1.1): scenérie z něj můžete šířit zdarma, prodej jen s naším předchozím písemným souhlasem. Betaverzi prosím dál nešiřte.
• 64bitové Windows 11 (Windows 10 by mělo fungovat, ale zatím nevyzkoušeno) s Microsoft Edge WebView2 Runtime. Instalátor (asi 180 MB) zatím není digitálně podepsaný, SmartScreen proto varuje.
• Rozhraní, hlášky jádra, nápověda F1 i celý manuál jsou česky a anglicky.
• Nahlásit chybu (Nápověda, F1) vytvoří zip s vaším popisem, logy a nastavením; domovská složka, jméno uživatele i název počítače se nahradí zástupci a před uložením uvidíte přesný obsah – nic se neodesílá samo.

Nejvíc nás zajímá, jaké postupy s DSF a scenery_packs.ini vám dnes chybí a jak své scenérie testujete v X-Plane.

Díky za přečtení!

Simulators Czech
